ACコイル – 交流巻線 -例1

ACコイル - 交流巻線
例1

当社のACコイルは、経験豊富な技術者による精密な手巻き加工により製造されています。
各工程で厳密なテンション管理と層間整合を行い、絶縁耐性・誘導特性ともに高水準で製造いたします。

経験豊富な技術者による精密な手巻き加工により製造されています。

製造工程01

当社では、線径0.18㎜～1.3㎜までの線材に対応しており、２連～8連コイル巻きが可能です。用途やご要望に応じて、最適な巻線構成をご案内いたします。精度の高い巻線技術により、安定した品質をお届けいたします。

製造工程02

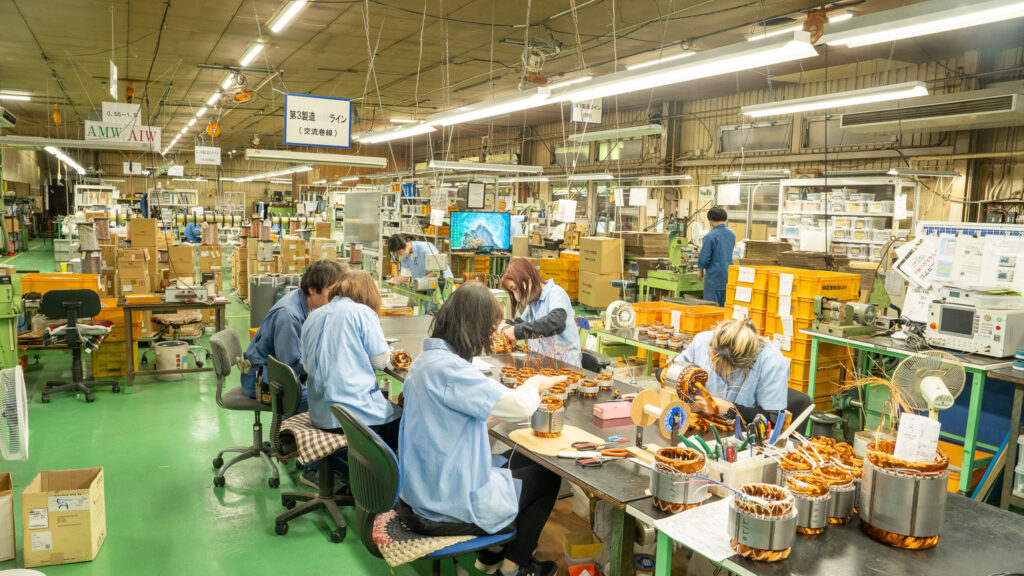

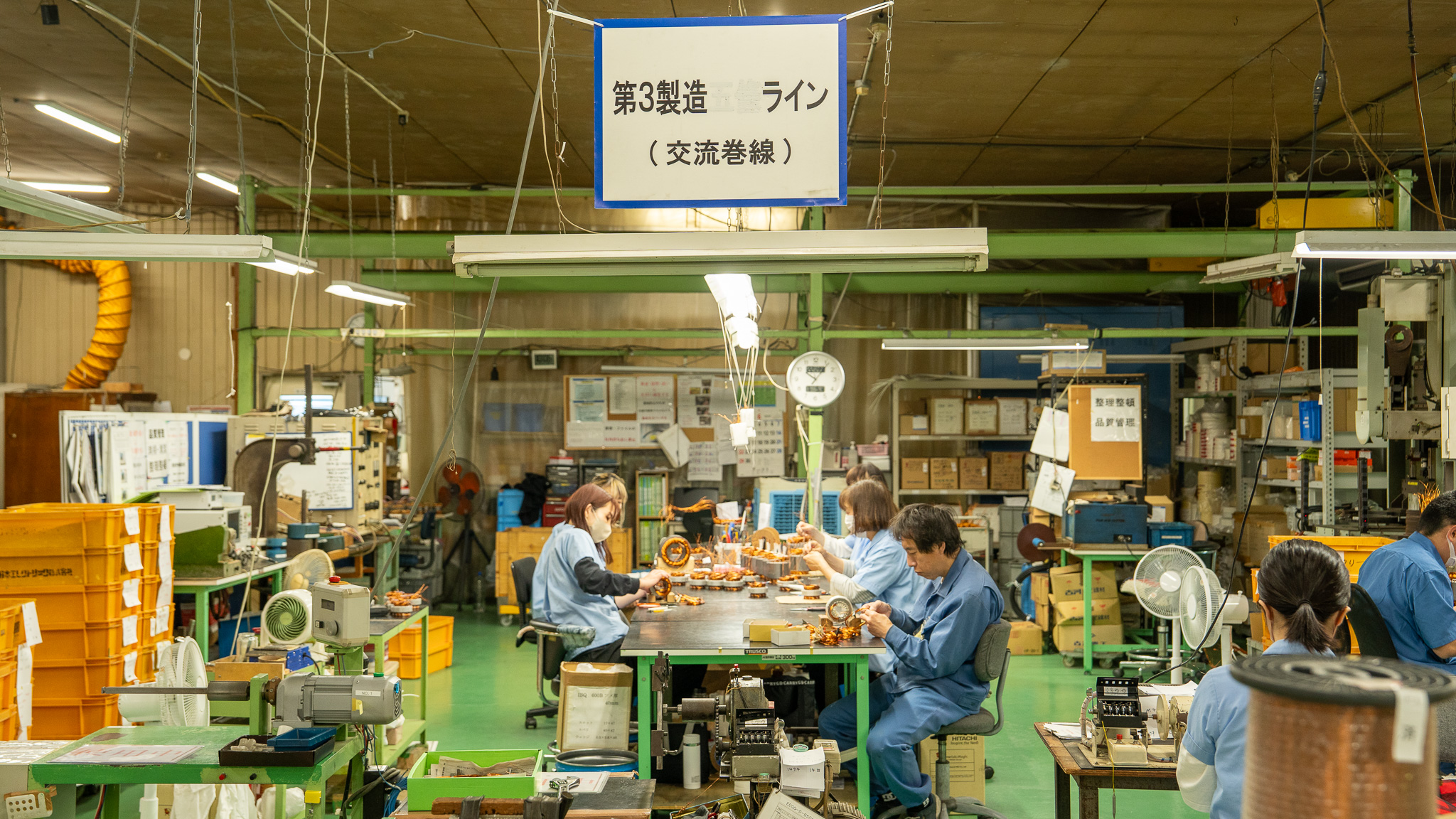

手入れ作業を丁寧に行う従業員が、複雑な形状の製品も細かな部分まで1台ずつ手作業で仕上げています。細部までしっかりと気を配り、信頼性の高い高品質な製品を提供しています。

製造工程03

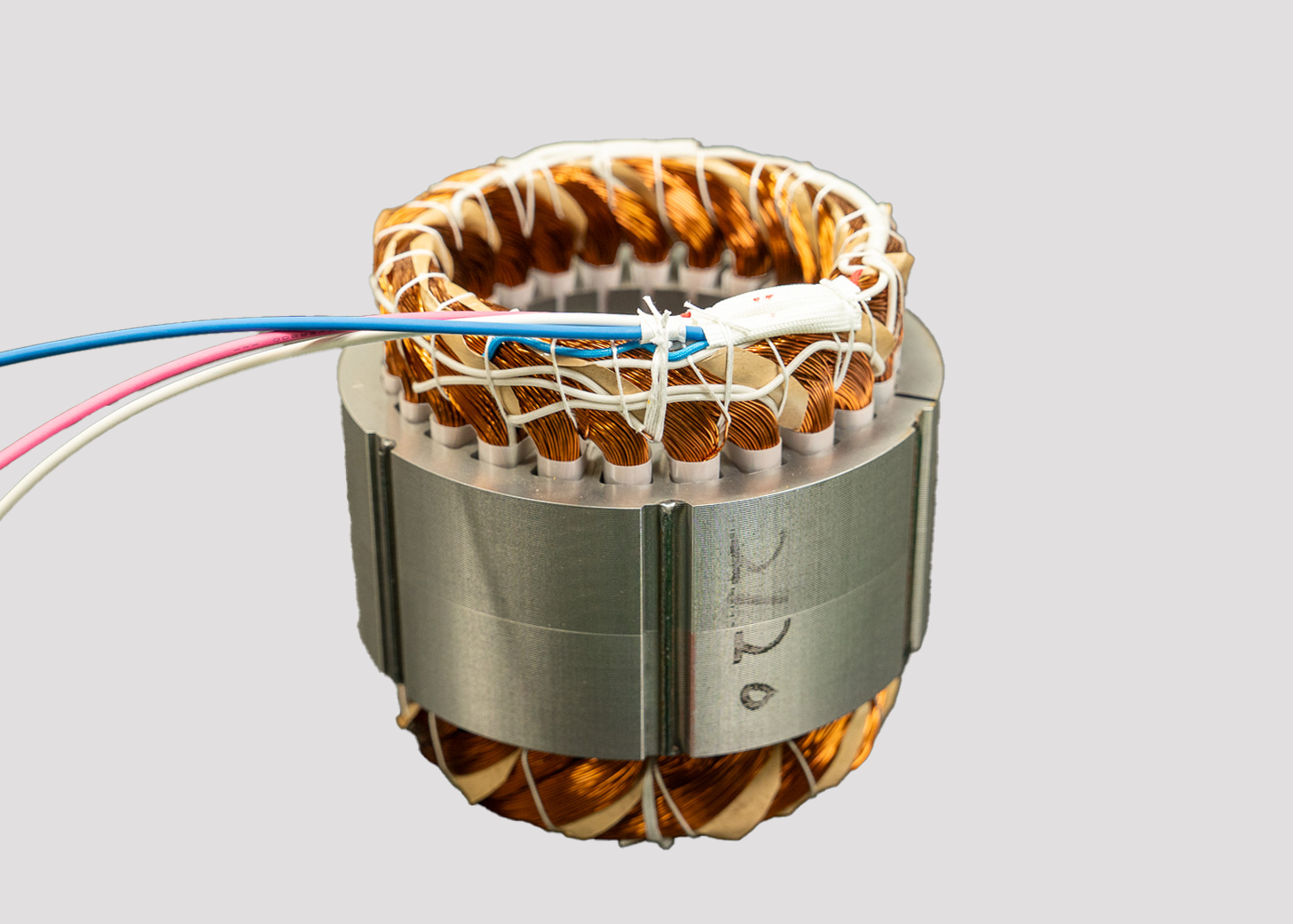

コイル挿入後の成型、絶縁紙の挿入、レーシング、リード線の取り付けまで、すべての工程を1台ずつ丁寧に手作業で行っております。

また、絶縁階級はB種からH種まで幅広く対応可能です。

各工程において熟練スタッフが細部まで確認を行い、高い品質と信頼性を確保しています。手間を惜しまず、安全性と品質第一のものづくりにこだわっています。

製造工程04

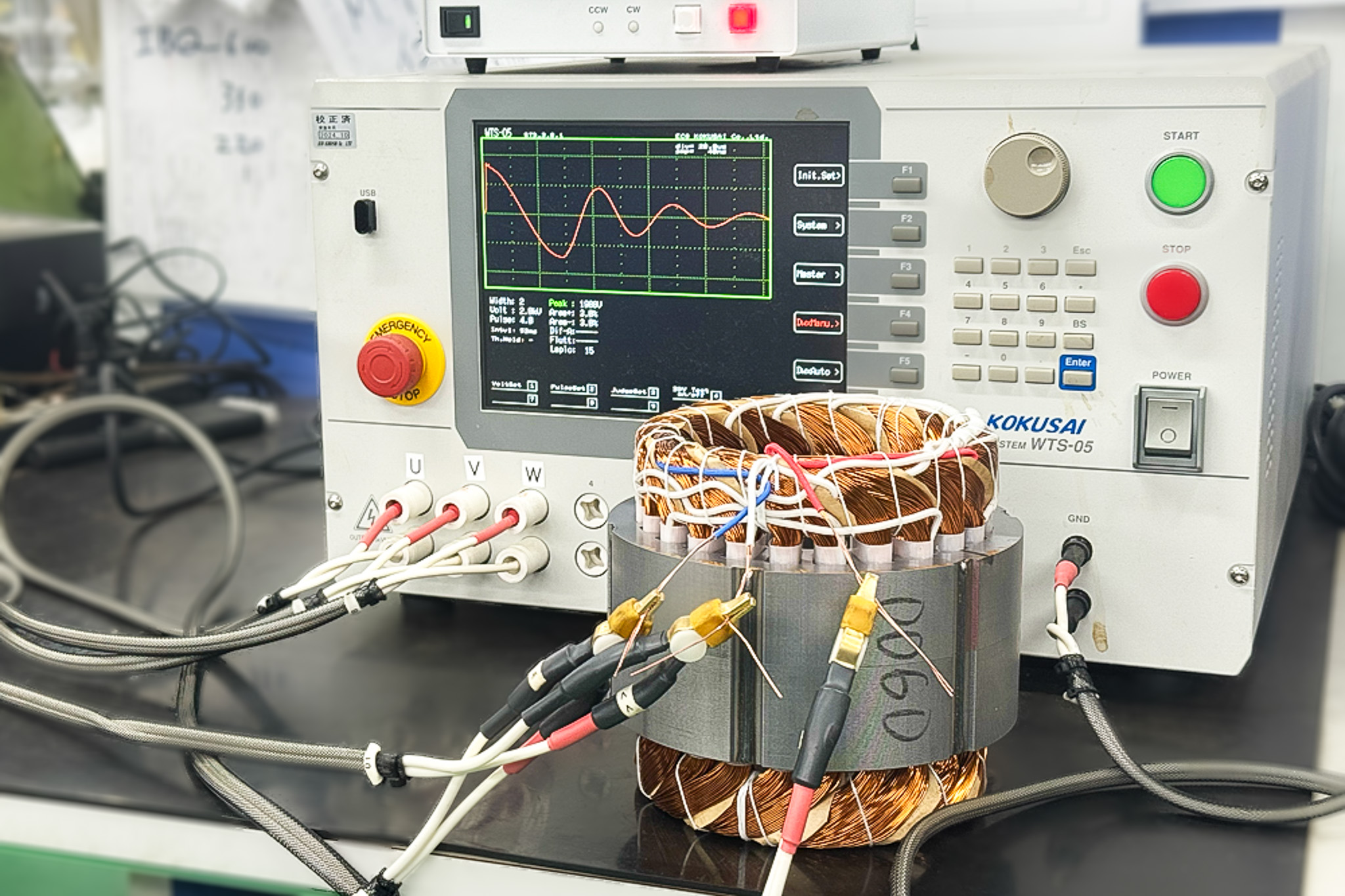

完成品は抵抗値測定、サージ波形解析、耐圧試験、電流測定、回転方向確認を1台ずつ徹底的に実施し、品質と安全性能を厳格に管理しています。

製造工程05

ワニス含浸装置を使用し、コイル全体に絶縁ワニスを浸透、加熱硬化させることで、電気的絶縁性と耐久性を高めています。
品質の安定と長寿命化を実現する重要な仕上げ工程です。

使用ニスは、「WI-294　H種HPD-200」を採用しております。
